Description
Modules SmartDisplay
Les modules sont conçus pour fonctionner avec le SmartDisplay et se connectent via un bus CAN, en partageant les données échangées entre le ou les contrôleurs et le SmartDisplay.
Modules disponibles :
- EB1 : Module d’acquisition BMS.
- EB3 : Module de gestion des lumières.

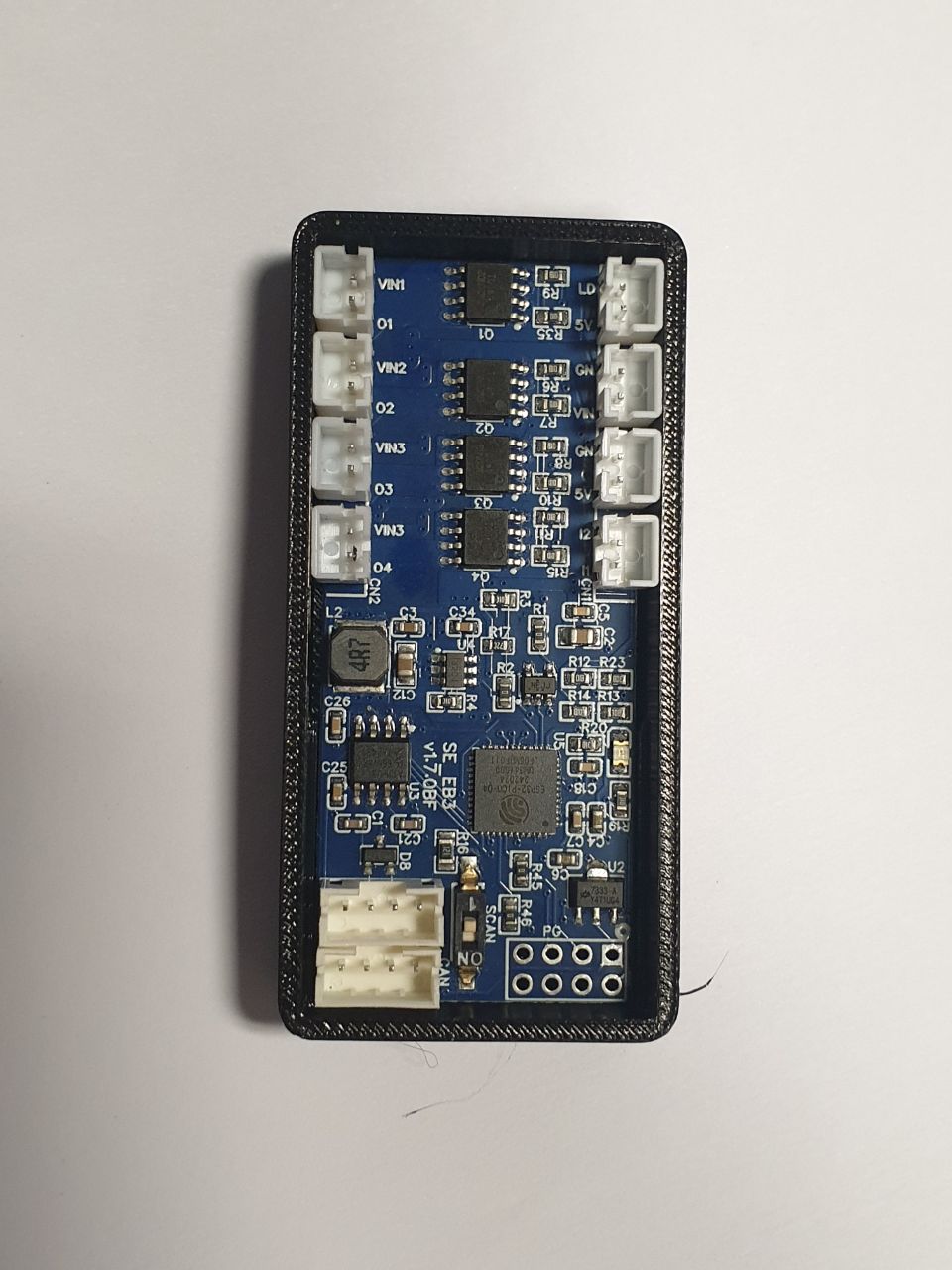

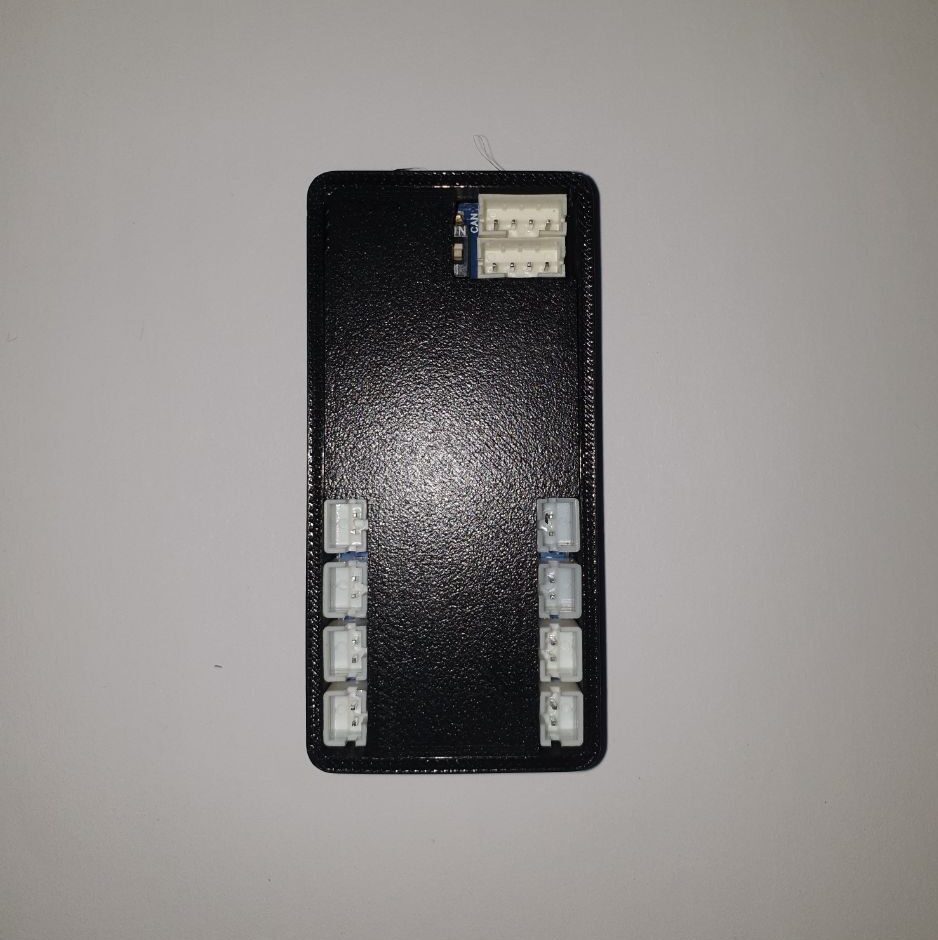

Caractéristiques du module EB3 :
Le module EB3 permet de gérer le réseau d’éclairage ainsi que les commandes des clignotants. Il est conçu pour connecter :
- Un commodo de clignotants.
- Un phare avant.
- Un feu arrière.
- Les clignotants.
Le SmartDisplay contrôle directement l’allumage et l’extinction de ces équipements via le module EB3.
Spécifications techniques :
- Alimentation requise : Source 12V externe (ex. 12V fourni par les R350 jusqu’à 2A, ou régulateur externe pour C350, G300, R500).
- Convertisseur intégré : DC/DC 12V vers 5V, 3A.
- Sorties : 4 sorties de puissance paramétrables (plein phare, feux de croisement, feu arrière, clignotants).
- Entrées :
- 2 entrées logiques 5v pour les commandes de clignotants.
- 1 entrée d’alimentation 12V.
- Commutateur : Sélecteur de terminaison CAN bus (résistance 120 Ohms ou rien).
- Processeur : MCU ESP32 PICO D4, microprocesseur Xtensa® double cœur 32 bits LX6, fréquence jusqu’à 240 MHz.
Avec son architecture robuste et ses fonctionnalités avancées, le module EB3 offre une gestion optimale de l’éclairage et des commandes pour votre véhicule, un indispensable avec le SmartDisplay.
